Napěťové relé trojfázové NOVATEK RNPP-311M

Kategorie: Napěťová hlídací relé

NOVATEK-napetove-trojfazove-rele-RNPP-311mNOVATEK trojfázové napěťové relé RNPP-311M - kontrola a hlídání napětí 3f sítě, Un 400/415 VAC, 45-65Hz, výstup 1x přepínací kontakt 2P



3fázové 4-vodičové zapojení, napájení přímo z měřeného obvodu


Široké možnosti použití :

pro sítě 400/230V AC nebo 415/240V AC, 45-65Hz
teplotní odolnost relé - široká pracovní teplota od -35oC do +55oC



diagnostika poruchy po telefonu na dálku (i při neznalé obsluze) pomocí druhu svitu a kombinace 3 indikačních LED jednotlivých fází !


Relé je zodolněno - vydrží i případnou záměnu fázového a nulového vodiče !!

Popis a funkce:
Výstupní kontakt relé spíná při splnění nastavených požadavků:
napětí je přítomno ve všech fázích, je správný sled fází, asymetrie mezi napětími je menší, než 60V, napětí je mezi nastavenými hodnotami Umin a Umax
Napájení relé je přímo z měřeného obvodu.

Aktuální verze na napájení 400/415VAC je v šedé barvě, vzhled je nezměněn.

Nastavení :
Nastavuje se dovolená procentní odchylka + a -  od jmenovitého napětí sítě (+/- 5-50% symetricky od Un), T-on čas 0 - 600s zpoždění opětovného zapnutí po vrácení parametrů sítě do požadovaných mezí, T-off čas 0-10s zpoždění reakce -vypnutí relé po překročení dovolených mezí.
Indikace LED:
indikace LED pro každou fázi, indikace alarm - nedovolený stav
indikace typu poruchy podle kombinace svitu jednotlivých LED

 Schema zapojení, velikost a montáž :

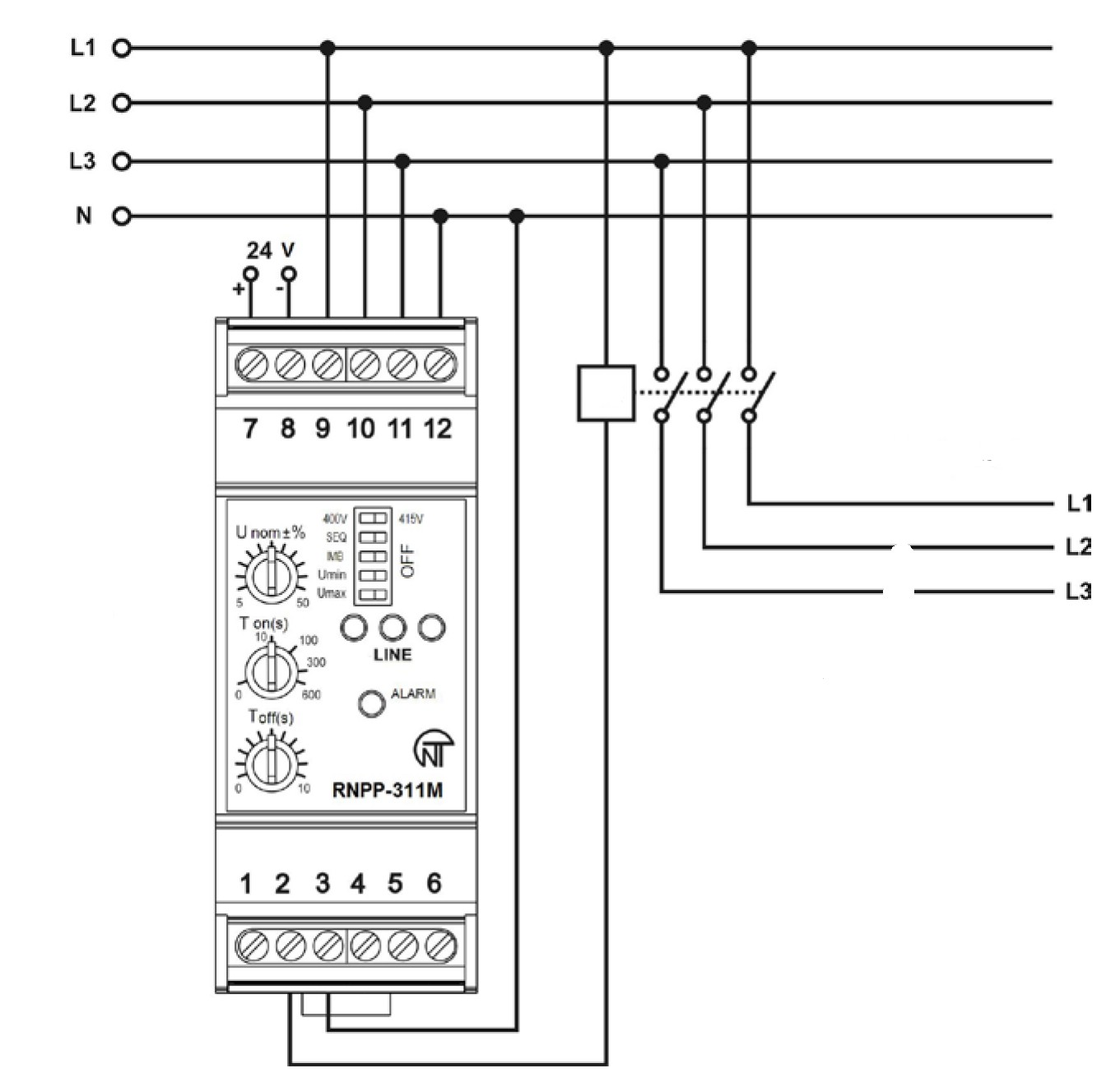

NOVATEK-RNPP-311m-schema-zapojeni

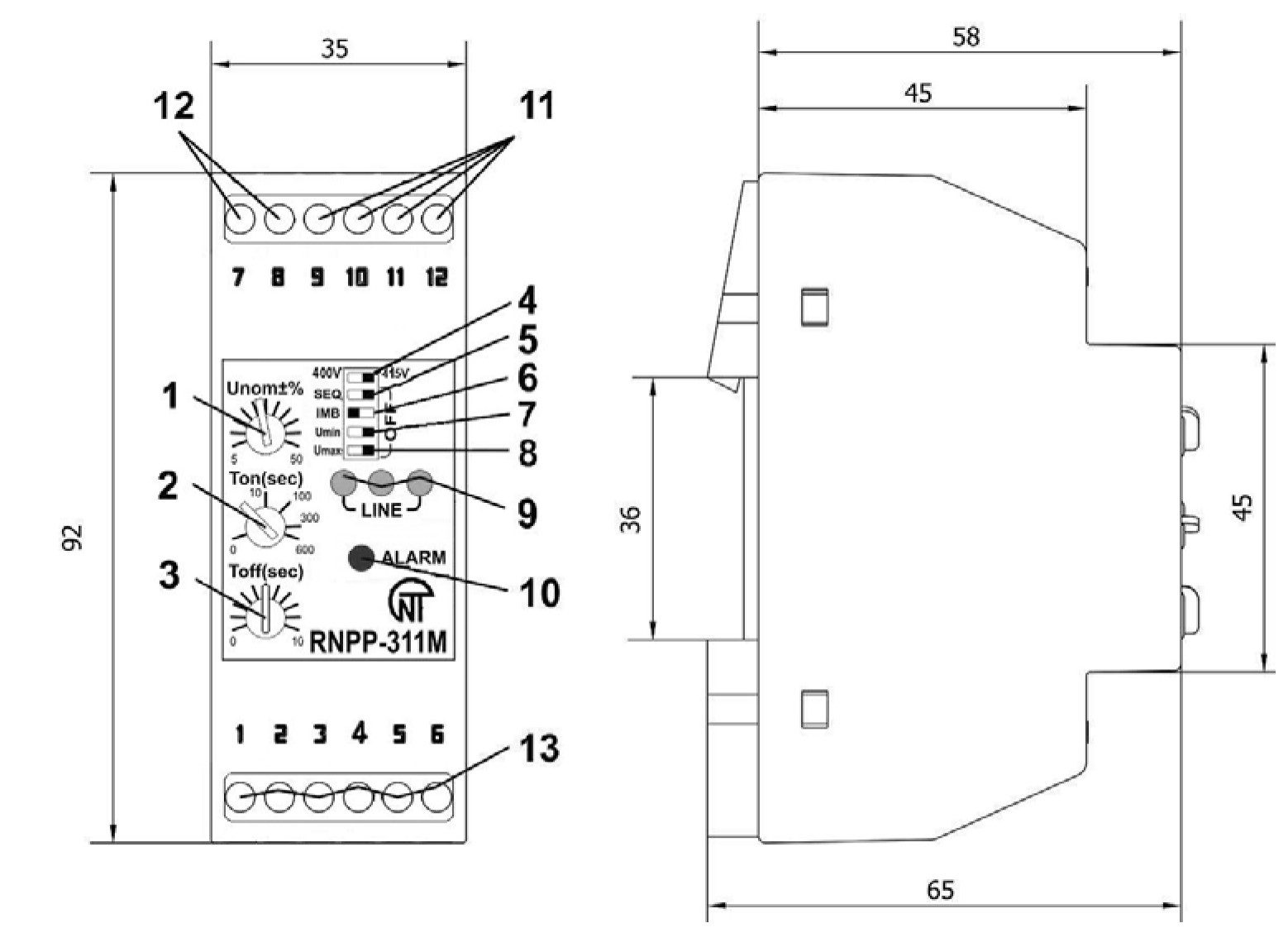

 NOVATEK-RNPP-311M-nahled-a-rozmery
